Podłączenie silnika trójfazowego to proces, który wymaga odpowiedniej wiedzy i staranności. Wiele osób staje przed wyzwaniem, jak prawidłowo podłączyć taki silnik, aby działał efektywnie i bezpiecznie. W tym artykule przedstawimy szczegółowe informacje oraz instrukcje krok po kroku, które pomogą Ci zrozumieć, jak uniknąć typowych błędów i zapewnić sobie bezpieczeństwo podczas całej operacji.
Kluczowe wnioski:- Zawsze wyłączaj zasilanie przed rozpoczęciem pracy przy silniku.
- Upewnij się, że poprawnie identyfikujesz i oznaczasz przewody silnika trójfazowego.
- Decydując się na połączenie w gwiazdę lub trójkąt, weź pod uwagę wymagania dotyczące mocy i napięcia.
- Przy podłączaniu do jednofazowego zasilania pamiętaj o używaniu odpowiedniego kondensatora.
- Stosuj odpowiednie narzędzia i środki ochrony osobistej, by zapewnić sobie bezpieczeństwo podczas pracy.
Instrukcje dotyczące podłączenia silnika trójfazowego z zachowaniem bezpieczeństwa
Podłączenie silnika trójfazowego wymaga znajomości podstawowych zasad elektrotechniki oraz zachowania ostrożności. Prawidłowe wykonanie tej operacji zapewnia nie tylko wydajne działanie urządzenia, ale również bezpieczeństwo użytkownika. W tym artykule przedstawię szczegółowe instrukcje, które ułatwią Ci jak podłączyć silnik trójfazowy i uniknąć typowych błędów.
| Etap | Opis |
| 1 | Wyłączenie zasilania |
| 2 | Identyfikacja przewodów |
| 3 | Połączenie uzwojeń |
| 4 | Włączenie zasilania |
Rodzaje połączeń silnika trójfazowego – co wybrać: gwiazda czy trójkąt?
Podczas podłączania silnika trójfazowego można zdecydować się na dwa główne typy połączeń – w gwiazdę lub trójkąt. Połączenie w gwiazdę jest często stosowane w przypadku silników o mniejszych mocach i zmniejsza napięcie zasilające, co wpływa na obniżenie mocy wyjściowej. Z kolei połączenie w trójkąt pozwala na pełne wykorzystanie mocy silnika przy nominalnym napięciu 400V, co czyni je bardziej efektywnym w przypadku silników o wyższych mocach.
Wybór odpowiedniego schematu zależy od konkretnego zastosowania i wymagań dotyczących momentu obrotowego. Jeśli potrzebujesz większej mocy w krótszym czasie, połączenie w trójkąt będzie lepszym rozwiązaniem. Z drugiej strony, gdy zależy Ci na mniejszym zużyciu energii, połączenie w gwiazdę może być bardziej odpowiednie.
Czytaj więcej: Mercedes W221 jaki silnik wybrać? Kluczowe informacje i porady
Krok 1: Wyłączanie zasilania – kluczowy element bezpieczeństwa
Przed przystąpieniem do podłączenia silnika, kluczowym krokiem jest wyłączenie zasilania. Bezpieczeństwo powinno być zawsze na pierwszym miejscu, dlatego upewnij się, że zasilanie jest całkowicie wyłączone, zanim zaczniesz pracę. Ryzyko porażenia prądem jest poważne, dlatego należy zachować szczególną ostrożność.
- Wyłącz główny wyłącznik zasilania w rozdzielni.
- Sprawdź, czy nie masz napięcia w obwodach przy pomocy miernika.
- Zamknij drzwi do rozdzielni, aby zapobiec przypadkowemu włączeniu zasilania.
Krok 2: Identyfikacja i oznaczenie przewodów silnika trójfazowego

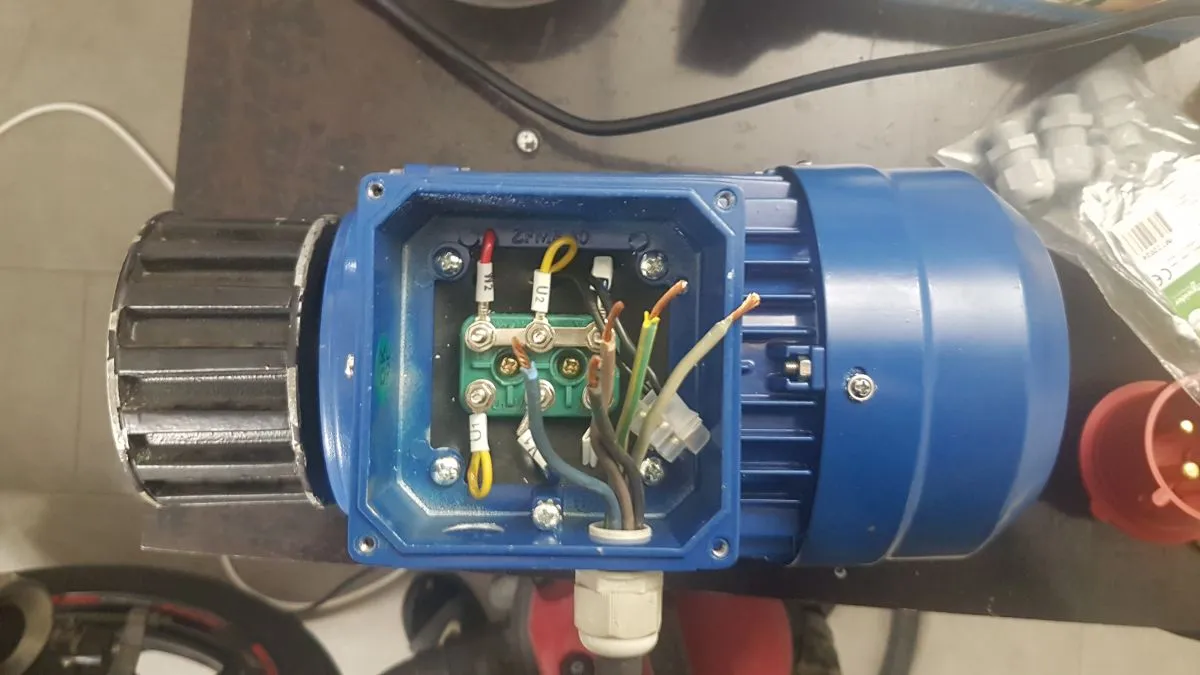

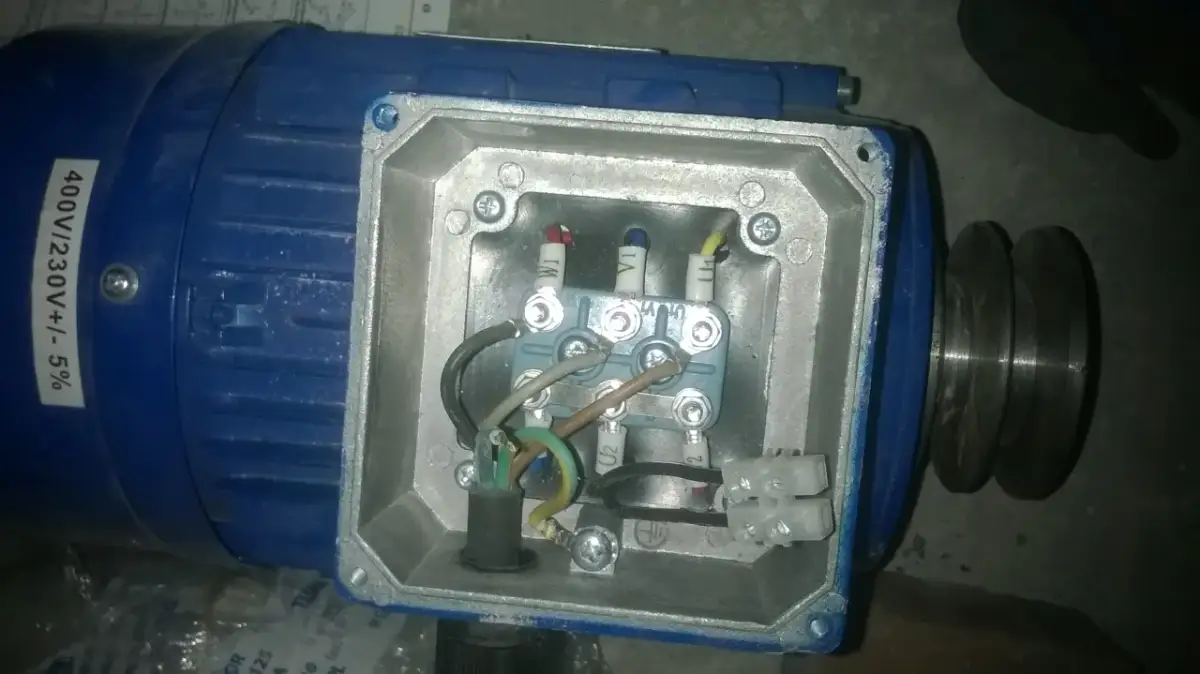

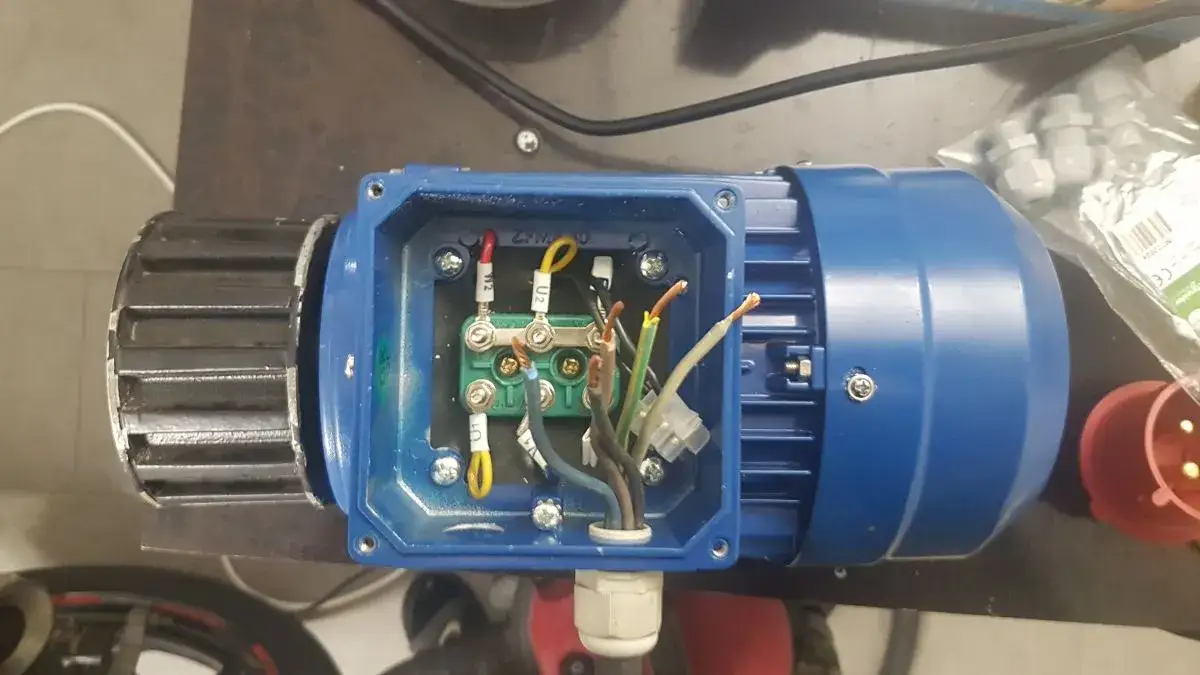

Silniki trójfazowe zazwyczaj mają sześć przewodów, oznaczonych jako U1, U2, V1, V2, W1 i W2. Ich prawidłowe oznaczenie jest kluczowe, ponieważ błędne podłączenie może prowadzić do uszkodzenia silnika. Użyj taśmy izolacyjnej, aby oznaczyć przewody przed rozpoczęciem podłączania.
Upewnij się, że przewody są odpowiednio przygotowane do podłączenia. Sprawdź ich stan, aby wykluczyć uszkodzenia mechaniczne lub izolacyjne, które mogą prowadzić do problemów z napięciem zasilającym silnika trójfazowego. Dokładne przygotowanie przewodów pozwoli na ich prawidłowe i bezpieczne podłączenie.
Krok 3: Połączenie uzwojeń silnika – szczegółowy opis
Podczas podłączenia silnika trójfazowego należy wybrać jedną z dwóch konfiguracji: gwiazdę lub trójkąt. Każda z nich ma swoje specyficzne instrukcje, które są kluczowe dla prawidłowej pracy silnika. Przy połączeniu w gwiazdę, końcówki U2, V2 i W2 łączą się, tworząc punkt neutralny, podczas gdy U1 łączy się z jedną fazą, a V1 i W1 z przewodem neutralnym.
| Typ połączenia | Opis |
| Gwiazda (Y) | Obniża napięcie zasilające, zmniejsza moc |
| Trójkąt (Δ) | Umożliwia pełne wykorzystanie mocy przy 400V |
Krok 4: Włączenie zasilania i testowanie silnika – co sprawdzić?
Po prawidłowym połączeniu uzwojeń, czas na włączenie zasilania. Upewnij się, że wszystkie połączenia są pewne i dobrze zaizolowane, zanim to zrobisz. Po włączeniu zasilania, zwróć uwagę na dźwięki silnika oraz jego zachowanie. Jeśli wszystko działa prawidłowo, silnik powinien pracować płynnie i cicho.
Pamiętaj, by podczas testowania silnika zweryfikować jego temperaturę oraz sprawdzić to, czy nie występują żadne nieprawidłowości. Regularne monitorowanie takich parametrów po podłączeniu silnika jest kluczowe dla długotrwałej i bezawaryjnej pracy urządzenia.
Niezbędne narzędzia do podłączenia silnika trójfazowego – lista i ich zastosowanie
Aby prawidłowo zrealizować podłączenie silnika trójfazowego krok po kroku, potrzebujesz kilku niezbędnych narzędzi. Posiadanie odpowiednich narzędzi nie tylko ułatwi pracę, ale również zwiększy bezpieczeństwo podczas jej wykonywania. Przygotuj wszystkie narzędzia przed rozpoczęciem podłączania, aby zaoszczędzić czas.
- Miernik wielofunkcyjny – do sprawdzania napięcia i ciągłości obwodu.
- Klucze i śrubokręty – do dokręcania połączeń.
- Zaciski – do trwałego łączenia przewodów.
- Izolacja – do zabezpieczenia połączeń elektrycznych.
Podłączenie silnika trójfazowego do jednofazowego zasilania – możliwości i zasady
Jeśli nie masz dostępu do sieci trójfazowej, istnieje możliwość podłączenia silnika trójfazowego do jednofazowego zasilania za pomocą kondensatora. To rozwiązanie może być przydatne dla mniejszych urządzeń, które nie wymagają pełnej mocy. Musisz jednak pamiętać, że taka modyfikacja zmniejsza moc oraz moment rozruchowy silnika o około 40%.
Aby dobrać odpowiedni kondensator, warto skorzystać z wzoru: CB = 70 x P, gdzie CB to pojemność kondensatora w mikrofaradach (µF), a P to moc silnika w kilowatach (kW). Na przykład, dla silnika o mocy 2 kW potrzebny będzie kondensator o pojemności około 140 µF.
Zasady bezpieczeństwa przy podłączaniu silnika trójfazowego, aby uniknąć zagrożeń
Podczas jak podłączyć silnik trójfazowy, kluczowe jest przestrzeganie kilku zasad bezpieczeństwa. Zawsze upewniaj się, że zasilanie jest wyłączone przed przystąpieniem do pracy. Używaj narzędzi izolowanych oraz sprawdzaj połączenia przed ich włączeniem.
Częste błędy przy podłączaniu silnika trójfazowego – jak ich uniknąć?
Podczas podłączania silnika trójfazowego można popełnić wiele błędów, z których niektóre mogą prowadzić do uszkodzeń sprzętu. Często zdarza się, że przewody są źle oznaczone lub podłączone, co prowadzi do nieprawidłowego działania silnika. Zawsze staraj się być dokładny i zwracaj uwagę na każdy detal.
Aby uniknąć problemów, warto dwukrotnie sprawdzić wszystkie połączenia przed włączeniem zasilania. Korzystanie z komputera lub aplikacji mobilnych może pomóc w zaplanowaniu podłączenia i eliminacji błędów.
Co zrobić, jeśli silnik nie działa po podłączeniu? Diagnostyka krok po kroku
Jeśli silnik nie działa po podłączeniu, należy przeprowadzić diagnostykę. Sprawdź najpierw, czy zasilanie jest włączone oraz czy przewody są prawidłowo podłączone. Kolejnym krokiem jest użycie miernika do sprawdzenia napięcia zasilającego. Jeśli silnik nadal nie działa, problem może leżeć w samej konstrukcji silnika lub w uszkodzeniach mechanicznych.
- Sprawdź, czy zasilanie jest podłączone prawidłowo.
- Upewnij się, że przewody nie są uszkodzone.
- Skontroluj stan kondensatora, jeśli silnik jest podłączony do jednofazowego zasilania.
Porady na temat konserwacji silnika trójfazowego po jego podłączeniu
Po jak zainstalować silnik trójfazowy, nie należy zapominać o regularnej konserwacji. Planowa konserwacja jest kluczowa, aby zapobiec awariom i wydłużyć żywotność urządzenia. Regularne czyszczenie oraz kontrola połączeń elektrycznych pomogą w utrzymaniu silnika w dobrym stanie.
Warto również przeprowadzać okresowe kontrole stanu technicznego silnika, aby wychwycić ewentualne problemy. W przypadku silników trójfazowych, monitorowanie temperatury oraz wibracji jest niezbędne dla zapewnienia ich prawidłowego działania.
Efektywne podłączenie silnika trójfazowego kluczem do bezpieczeństwa i wydajności
Odpowiednie podłączenie silnika trójfazowego jest kluczowe dla zapewnienia wydajności oraz bezpieczeństwa jego użytkowania. W artykule omówione zostały niezbędne kroki, takie jak wyłączenie zasilania oraz oznaczenie przewodów, które minimalizują ryzyko błędów. Wybór właściwej konfiguracji połączenia – w gwiazdę lub trójkąt – również odgrywa znaczną rolę w efektywności działania silnika, pozwalając na dostosowanie go do potrzeb konkretnego zastosowania.
Ważne jest, aby podczas instalacji zachować szczególne zasady bezpieczeństwa, takie jak używanie narzędzi izolowanych i sprawdzanie połączeń przed włączeniem zasilania. Dodatkowo, artykuł zwraca uwagę na wyzwania związane z podłączeniem silnika trójfazowego do jednofazowego zasilania oraz konieczność doboru odpowiedniego kondensatora, co jest istotne dla utrzymania wydajności silnika. Regularna konserwacja oraz monitorowanie parametrów działania są kluczowe dla długotrwałej i bezawaryjnej pracy urządzenia, co podkreśla znaczenie proaktywnego podejścia do użytkowania silników trójfazowych.
